Flutlichtaggregat Serie 9300 bis 9,30 Meter

Flutlichtaggregat als Flutlichtstromerzeuger

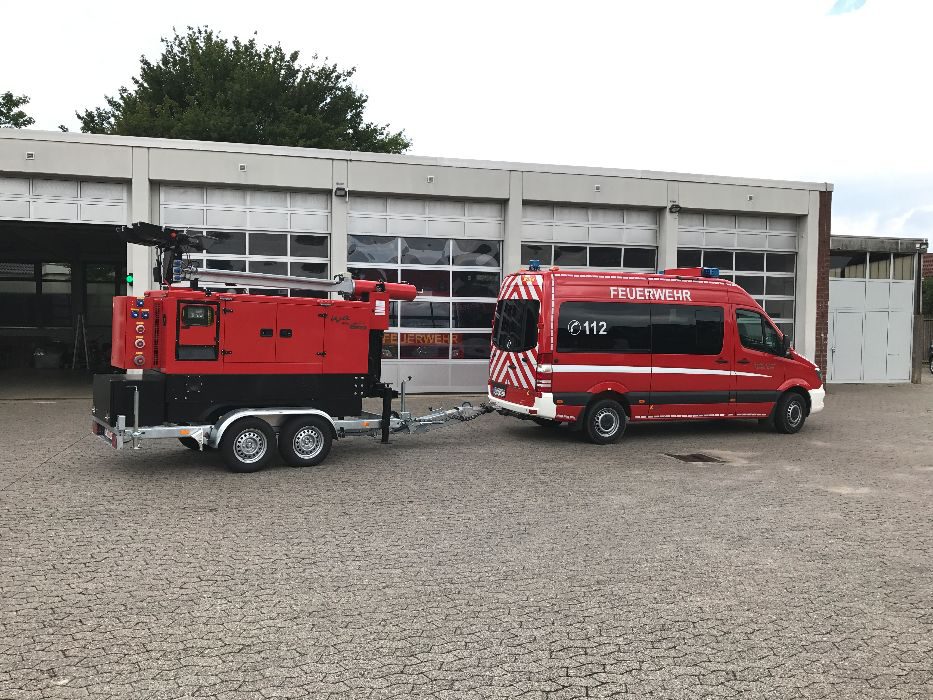

bestehend aus Stromerzeuger und Lichtmastanhänger. Bereits das Grundmodell unseres mobilen Flutlichtaggregates“ bietet eine optimale Lösung, indem es alle Grundanforderungen für die Feuerwehr, THW, Polizei sowie Energieversorger im Bereich temporärer Stromversorgung in Kombination mit Flutlicht erfüllt.

Wir bieten schallgedämpfte Stromerzeuger in Hauben- oder Container-Bauweise mit Leistungen von 5 bis 3.300 kVA zum Verkauf an. Als Hersteller und Händler namhafter Aggregatebauer sind wir in der Lage, Ihnen günstig qualitativ hochwertige Produkte schnell und zuverlässig zu liefern. Unser Sortiment umfasst Stromerzeuger wahlweise mit DEUTZ, IVECO, MTU, VOLVO PENTA oder Mitsubishi Motoren.

Das Flutlichtaggregat der Serie 9300

bestehend aus 6 Stück Halogen-Strahlern mit jeweils einer Leistung von 1.500 Watt und einer maximalen ausfahrbaren Höhe von 9,30 Metern.

Stromaggregat für den Lichtmast WA-D 20 S WA-D 30 S
kVA/KW 20/16 30/24
Motor Deutz Deutz
Typ F 3 M 2011 F 4 M 2011
U/min 1.500 1.500

 Lichtmast – Scheinwerfer WA-D 20 LM WA-D 30 LM
 Scheinwerfer
6 x 1.500 Watt 6 x 1.500 Watt
 Verstellbereich vertikal 355° 355°
 Verstellbereich horizontal 120-140° 120-140°
 Lichtfarbe weiß weiß

 Optionen
 Tandem Achse 2.000 KG Deichsel starr optional lieferbar optional lieferbar
 Tandem Achse 2.500 KG Deichsel starr optional lieferbar optional lieferbar
 Tandem Achse 3.000 KG Deichsel starr optional lieferbar optional lieferbar
 Tandem Achse 3.500 KG Deichsel starr optional lieferbar optional lieferbar
 Höhenverstellbar (Knott KHD 27) optional lieferbar optional lieferbar
 Notstromautomatik mit externer Umschaltung optional lieferbar optional lieferbar
 Elektronischer Motorregler optional lieferbar optional lieferbar
 Isolationswächter optional lieferbar optional lieferbar
 RAL Farbton nach Kundenwunsch optional lieferbar optional lieferbar
 Motorvorheizung 230 Volt optional lieferbar optional lieferbar
 Batterietrennschalter 12 Volt optional lieferbar optional lieferbar
6x Quarz-iodine Lampen, gelb optional lieferbar optional lieferbar
6 x Metalldampflampen, weiß optional lieferbar optional lieferbar



Stromaggregat für den Lichtmast WA-D 40 S WA-D 100 S
kVA/KW  40/32  100/80
Motor  Deutz Deutz
Typ  BF 4 M 2011  BF 4 M 1013 EC
U/min  1.500  1.500

 Lichtmast – Scheinwerfer
 Scheinwerfer 6 x 1.500 Watt  6 x 1.500 Watt
 Verstellbereich vertikal  355°  355°
 Verstellbereich horizontal  120-140° 120-140°
 Lichtfarbe  weiß  weiß

 Optionen

 Tandem Achse 2.000 KG Deichsel starr  nicht lieferbar nicht lieferbar
 Tandem Achse 2.500 KG Deichsel starr optional lieferbar nicht lieferbar
 Tandem Achse 3.000 KG Deichsel starr optional lieferbar  nicht lieferbar
 Tandem Achse 3.500 KG Deichsel starr optional lieferbar optional lieferbar
 Höhenverstellbar (Knott KHD 27) optional lieferbar optional lieferbar
 Notstromautomatik mit externer Umschaltung optional lieferbar optional lieferbar
 Elektronischer Motorregler optional lieferbar optional lieferbar
 Isolationswächter optional lieferbar optional lieferbar
 RAL Farbton nach Kundenwunsch optional lieferbar optional lieferbar
 Motorvorheizung 230 Volt optional lieferbar optional lieferbar
 Batterietrennschalter 12 Volt optional lieferbar optional lieferbar
6x Quarz-iodine Lampen, gelb optional lieferbar optional lieferbar
6 x Metalldampflampen, weiß optional lieferbar optional lieferbar

Flutlichtaggregat = Lichtmastanhänger mit Stromaggregat

Stromaggregat: Das komplette Stromaggregat wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, so dass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht. Der Tagestank ist in dem Grundrahmen integriert. Die Starterbatterie (12 Volt DC) ist auf dem Grundrahmen montiert und betriebsfertig verkabelt.

Die Schalldämmhaube des Stromaggregates ist modular auf dem Grundrahmen aufgebaut, pulverbeschichtet in RAL 7035 Lichtgrau (jeder RAL Farbton ist optional lieferbar) mit großzügigen Türen für die Wartung. Alle Türen sind abschließbar. Die Zu- und Abluft ist in dem Aufbau integriert. Der Abgasschalldämpfer ist in der Abluft montiert.

Motor: Originaler Deutz Industriedieselmotor 4-Takt Direkteinspritzer, flüssigkeitsgekühlt 1.500 U/min (50 Hz). Geringer Öl- Kraftstoffverbrauch mit langen Wartungsintervallen machen die Deutz Motoren zu einer sehr wirtschaftlichen Motorenapplikation für Ihre Notstromversorgung.

Generator: Mecc Alte Synchron Drehstrom Generator, bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530, 400/230 Volt, 4-polig, Isolierung Klasse H.

Start / Stop Schaltanlage: Manuelles Startsystem mit Motorüberwachung (Deep SEA DSE 3110) und Abschaltung bei Öldruckmangel, Übertemperatur, Überdrehzahl, Generatorschalter (4-polig) mit thermischer und magnetischer Auslösung.

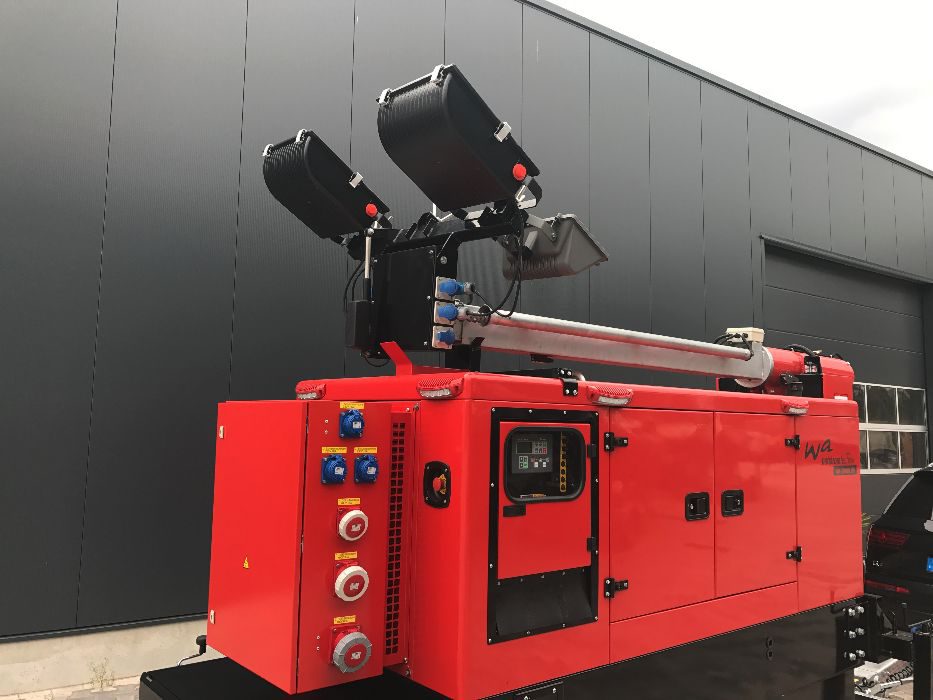

Ausstattung: Frequenzmesser, Betriebsstundenzähler (digital an der Steuerung), 1x Voltmeter mit 7-stelligem Umschalter und Drei-Amperemeter, 1x analoge Tankinhaltsanzeige, optische und akustische Alarmanzeige bei einer Funktionsstörung. Abgangsfeld mit Steckdosen (WA-D -20 LM 1 x CEE 32 Ampere), 1 x CEE 63 Ampere, 1 x CEE 16 Ampere sowie eine Schukosteckdose.

Andere Steckdosenkonfigurationen nach Kundenwunsch sind möglich.

Lichtmastanhänger

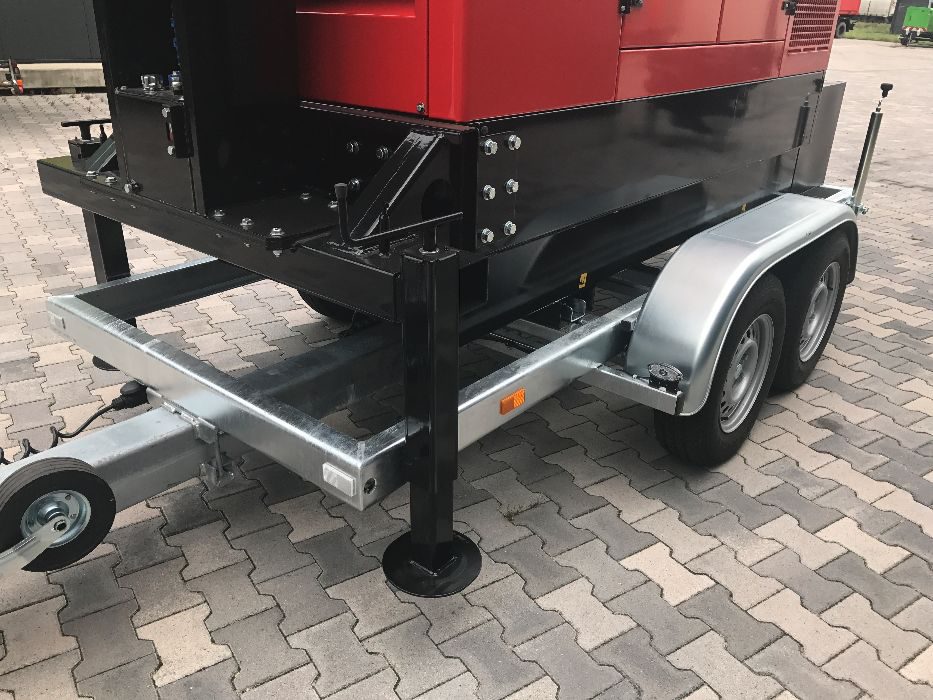

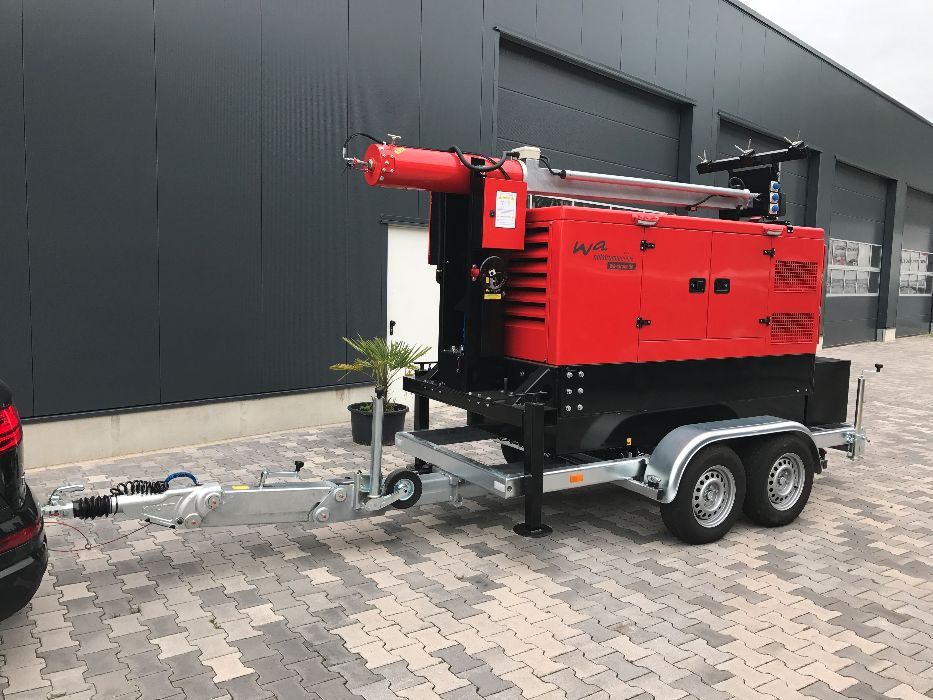

Lichtmastanhänger bis WA-D 40 LM: Mit einem zulässigen Gesamtgewicht von 2.500 KG bestehend aus zwei Gummifederachsen je 1.350 KG und Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt. Zwei Stahlblechkotflügel, innen geschlossen. Stufenlos höhenverstellbare Zugdeichsel (Knott KHD 25), 400 –bis 1100 mm Anhängehöhe mit DIN LKW-Zugöse und Kugelkupplung für PKW. Beleuchtung nach StVZO in 12 Volt (optional 24 Volt) mit 13-poligem Stecker. Eine 100 km/h Zulassung ist gegen Mehrpreis lieferbar.

Abmessungen: Länge = 5.430 mm x Breite 2.200 mm x Höhe = 1.700 mm. Transport

Abmessungen: Länge = 5.430 mm x Breite 4.000 mm x Höhe = 9.300 mm. Flutlichtbetrieb

Lichtmastanhänger  WA-D 100 LM: Mit einem zulässigen Gesamtgewicht von 3.500 KG bestehend aus zwei Gummifederachsen je 1.750 KG und Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt. Zwei Stahlblechkotflügel, innen geschlossen. Stufenlos höhenverstellbare Zugdeichsel (Knott KHD 25), 400 bis– 1.100 mm Anhängehöhe mit DIN LKW-Zugöse und Kugelkupplung für PKW. Beleuchtung nach StVZO in 12 Volt (optional 24 Volt) mit 13-poligem Stecker.

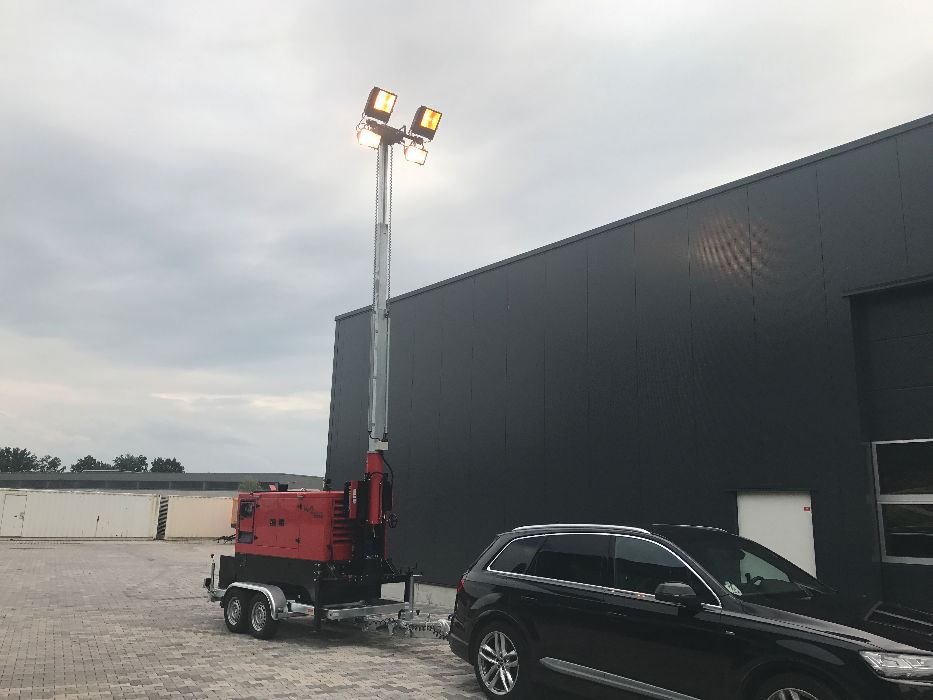

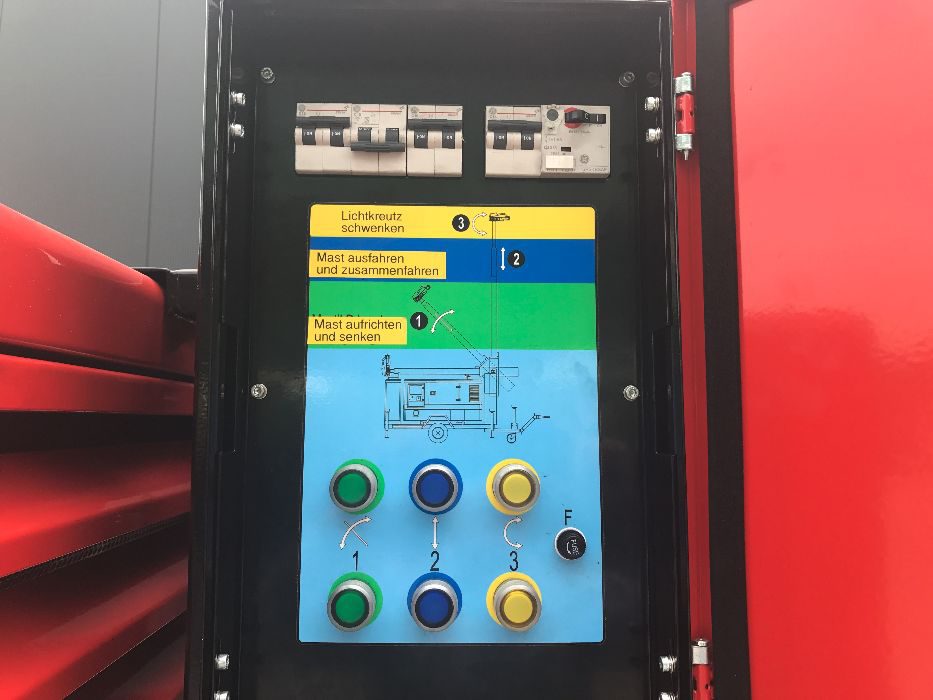

Flutlichtaggregat: Mit einem Teleskopmast, feuerverzinkt, elektrohydraulisch gesteuerter Mast, Gesamthöhe 9,30 Meter, Horizontaldrehung (über vertikaler Achse) 355° manuell verstellbar, vertikale Drehung des Lampenkreuzes (über horizontaler Achse) 120-140° mit elektrischer Verstellung, eine große Staubox am Heck des Fahrzeugs montiert Zuladung 100 KG.

Scheinwerfer: Im Serienlieferumfang wird das Lichtmastaggregat mit 6 Halogen-Scheinwerfern je 1.500 Watt (33.100 Lumen) in Schutzart IP 55 geliefert. Die Leuchtmittel können je nach Kundenanforderung konfiguriert und geliefert werden.

Detailansicht Flutlichtaggregat LIMA-Hänger

Abmessungen: L x B x H
1.750 x 840 x 830 mm
(transportbereit)

Abmessungen: L x B x H
1.260 x 1.475 x 4.600 mm
(aufgebaut)



Jedes Flutlichtaggregat aus unserem Hause entspricht den folgenden Vorschriften:

  • 2006 / 42 / CE & EN ISO 13857: 2008 Maschinensicherheit.
  • 2014 / 30 / EU elektromagnetische Verträglichkeit.
  • 2006 / 95 / EG Niederspannungsrichtlinie
  • 2014 / 35 / EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
  • 2000 / 14 / CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)2002 / 88 / CE Abgasausstoss und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
  • AwSV Anforderungen an Anlagen zum Umgang Wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
  • EN 12100, EN 60204

Die Leistungen und Daten beziehen sich auf ISO 8528: + 25°C, 100 NN, relative Luftfeuchtigkeit 30% Leistungsreduktion gemäß DIN ISO 3046, Standardwerte: über 100 m ca. 1% pro 100 m, über 25°C (77°F) ca. 4% pro 10°C (50°F).

* PRP: Die variable Aggregat-Dauerleistung ist die maximale Leistung, die während einer variablen Leistungsfolge bei unbegrenzter Betriebsstundenzahl pro Jahr zwischen den erforderlichen Wartungsintervallen unter den angegebenen Umgebungsbedingungen zur Verfügung steht. Dabei ist die Wartung nach den Vorschriften der Hersteller durchzuführen. Die zulässige mittlere Leistungsabgabe während 24 Stunden darf einen bestimmten Prozentsatz der variablen Aggregat-Dauerleistung, die vom Hersteller des Dieselmotors festgelegt wird, nicht überschreiten.

LTP: Die maximal verfügbare Leistung bei einem Betrieb von 500 Std./Jahr. Für diese Leistung ist keine Überlast verfügbar.
