Lichtmastgenerator Serie LED bis 5,50 Meter

Sehen Sie sich unser neues Lichtmastgenerator Video auf YouTube an.



Lichtmastgenerator der Serie „LUCA Light“ LED mit 4 LED-Scheinwerfern je 80 Watt und optional mit 4 LED Scheinwerfern je 120 Watt und einer Höhe von bis zu 5,50 Metern, je nach Ausführung des Stromerzeugers.

Stromaggregat für den Lichtmast WA-D 20 S WA-D 30 S
kVA/KW 20/16 30/24
Motor Deutz Deutz
Typ F 3 M 2011 F 4 M 2011
U/min 1.500 1.500

 Lichtmast – Scheinwerfer WA-D 20 LM LED WA-D 30 LM LED
 Scheinwerfer LED
4 x 80 Watt (Optional 4 x 120 Watt) 4 x 80 Watt (Optional 4 x 120 Watt)
 Verstellbereich vertikal 410° 410°
 Verstellbereich horizontal 410° 410°
 Lichtfarbe weiß weiß

 Optionen
Scheinwerfer 4 x 120 Watt optional lieferbar optional lieferbar
 Tandem Achse 2.000 KG Deichsel starr optional lieferbar optional lieferbar
 Tandem Achse 2.500 KG Deichsel starr optional lieferbar optional lieferbar
 Tandem Achse 3.000 KG Deichsel starr optional lieferbar optional lieferbar
 Tandem Achse 3.500 KG Deichsel starr optional lieferbar optional lieferbar
 Höhenverstellbar (Knott KHD 27) optional lieferbar optional lieferbar
 Notstromautomatik mit externer Umschaltung optional lieferbar optional lieferbar
 Elektronischer Motorregler optional lieferbar optional lieferbar
 Isolationswächter optional lieferbar optional lieferbar
 RAL Farbton nach Kundenwunsch optional lieferbar optional lieferbar
 Motorvorheizung 230 Volt optional lieferbar optional lieferbar
 Batterietrennschalter 12 Volt optional lieferbar optional lieferbar



Stromaggregat für den Lichtmast WA-D 40 S WA-D 100 S
kVA/KW 40/32 100/80
Motor Deutz Deutz
Typ BF 4 M 2011 BF 4 M 1013 EC
U/min 1.500 1.500

 Lichtmast – Scheinwerfer
 Scheinwerfer LED
4 x 80 Watt (Optional 4 x 120 Watt) 4 x 80 Watt (Optional 4 x 120 Watt)
 Verstellbereich vertikal 410° 410°
 Verstellbereich horizontal 410° 410°
 Lichtfarbe weiß weiß

 Optionen
 Tandem Achse 2.000 KG Deichsel starr nicht lieferbar nicht lieferbar
 Tandem Achse 2.500 KG Deichsel starr optional lieferbar nicht lieferbar
 Tandem Achse 3.000 KG Deichsel starr optional lieferbar nicht lieferbar
 Tandem Achse 3.500 KG Deichsel starr optional lieferbar optional lieferbar
 Höhenverstellbar (Knott KHD 27) optional lieferbar optional lieferbar
 Notstromautomatik mit externer Umschaltung optional lieferbar optional lieferbar
 Elektronischer Motorregler optional lieferbar optional lieferbar
 Isolationswächter optional lieferbar optional lieferbar
 RAL Farbton nach Kundenwunsch optional lieferbar optional lieferbar
 Motorvorheizung 230 Volt optional lieferbar optional lieferbar
 Batterietrennschalter 12 Volt optional lieferbar optional lieferbar



Basisstromerzeuger = Kompaktstromerzeuger z.B mit Deutz Motoren.

Stromerzeuger: Der komplette Stromerzeuger wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, so dass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht. Der Tagestank ist in dem Grundrahmen integriert. Die Starterbatterie (12 Volt DC) ist auf dem Grundrahmen montiert und betriebsfertig verkabelt.

Die Schalldämmhaube des Stromaerzeugers ist modular auf dem Grundrahmen aufgebaut, pulverbeschichtet in RAL 7035 Lichtgrau (jeder RAL Farbton ist optional lieferbar) mit großzügigen Türen für die Wartung. Alle Türen sind abschließbar. Die Zu- und Abluft ist in dem Aufbau integriert. Der Abgasschalldämpfer ist in der Abluft montiert.

Motor: Originaler Deutz Industriedieselmotor 4-Takt Direkteinspritzer, flüssigkeitsgekühlt 1.500 U/min (50 Hz). Geringer Öl- Kraftstoffverbrauch mit langen Wartungsintervallen machen die Deutz Motoren zu einer sehr wirtschaftlichen Motorenapplikation für Ihre Notstromversorgung.

Generator: Mecc Alte Synchron Drehstrom Generator, bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530, 400/230 Volt, 4-polig, Isolierung Klasse H.

Schaltanlage: Manuelles Startsystem mit Motorüberwachung (Deep SEA DSE 3110) und Abschaltung bei Öldruckmangel, Übertemperatur, Überdrehzahl, Generatorschalter (4-polig) mit thermischer und magnetischer Auslösung. Ausstattung: Frequenzmesser, Betriebsstundenzähler (digital an der Steuerung), 1 x Voltmeter mit 7 stelligem Umschalter und 3 Amperemeter, 1 Analoge Tankinhaltsanzeige, optische und akustische Alarmanzeige bei einer Funktionsstörung. Abgangsfeld mit Steckdosen (WA-D -20 LM 1 x CEE 32 Ampere), 1 x CEE 63 Ampere, 1 x CEE 16 Ampere sowie eine Schukosteckdose.
Andere Steckdosenkonfigurationen nach Kundenwunsch sind möglich.

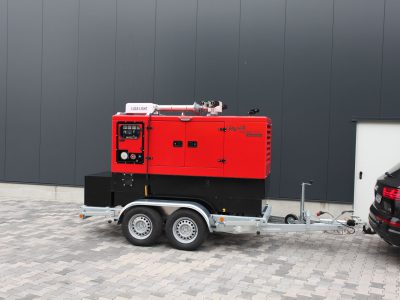

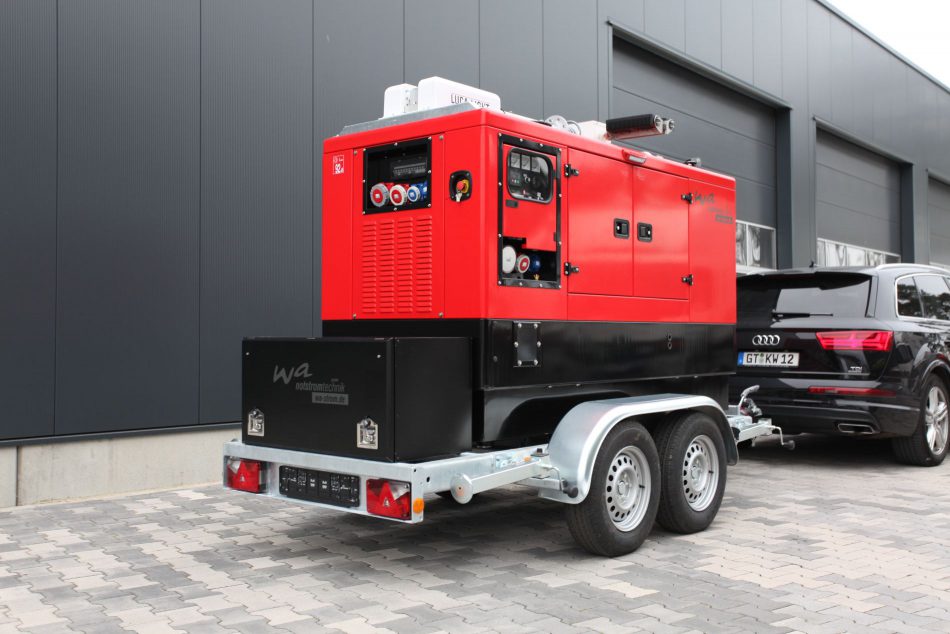

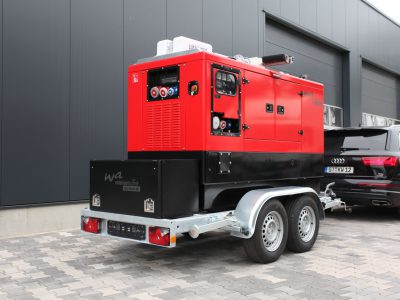

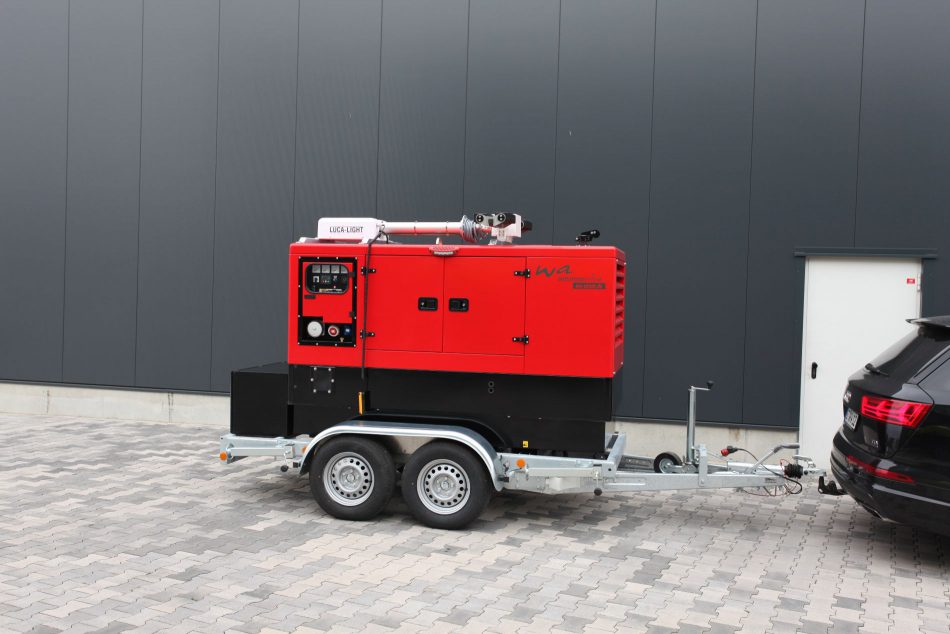

Lichtmastanhänger

Anhänger bis WA-D 20 – 30 LM: Mit einem zulässigem Gesamtgewicht von 2.000 KG, (WA-D 40 LM, zulässiges Gesamtgewicht 2.500 KG) bestehend aus zwei Gummifederachsen je 1.250 KG und Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt. Zwei Stahlblechkotflügel, innen geschlossen. Optional stufenlos höhenverstellbare Zugdeichsel (Knott KHD 27), 400 –bis 1100 mm Anhängehöhe mit DIN LKW-Zugöse und Kugelkupplung für PKW. Beleuchtung nach StVZO in 12 Volt (optional 24 Volt) mit 13-poligen Stecker. Eine 100 km/h Zulassung ist gegen Mehrpreis lieferbar.

Abmessungen: Länge = 5.430 mm x Breite 2.200 mm x Höhe = 2.200 mm. Transport

Abmessungen: Länge = 5.430 mm x Breite 2.200 mm x Höhe = 5.500 mm. Flutlichtbetrieb

Anhänger  WA-D 100 LM: Mit einem zulässigem Gesamtgewicht von 3.500 KG bestehend aus zwei Gummifederachsen je 1.750 KG und Bereifung 185 R 14 C mit Stahlprofilrahmen, feuerverzinkt gefertigt. Zwei Stahlblechkotflügel, innen geschlossen. Stufenlos höhenverstellbare Zugdeichsel (Knott KHD 27), 400 bis– 1.100 mm Anhängehöhe mit DIN LKW-Zugöse und Kugelkupplung für PKW. Beleuchtung nach StVZO in 12 Volt (optional 24 Volt) mit 13-poligen Stecker.

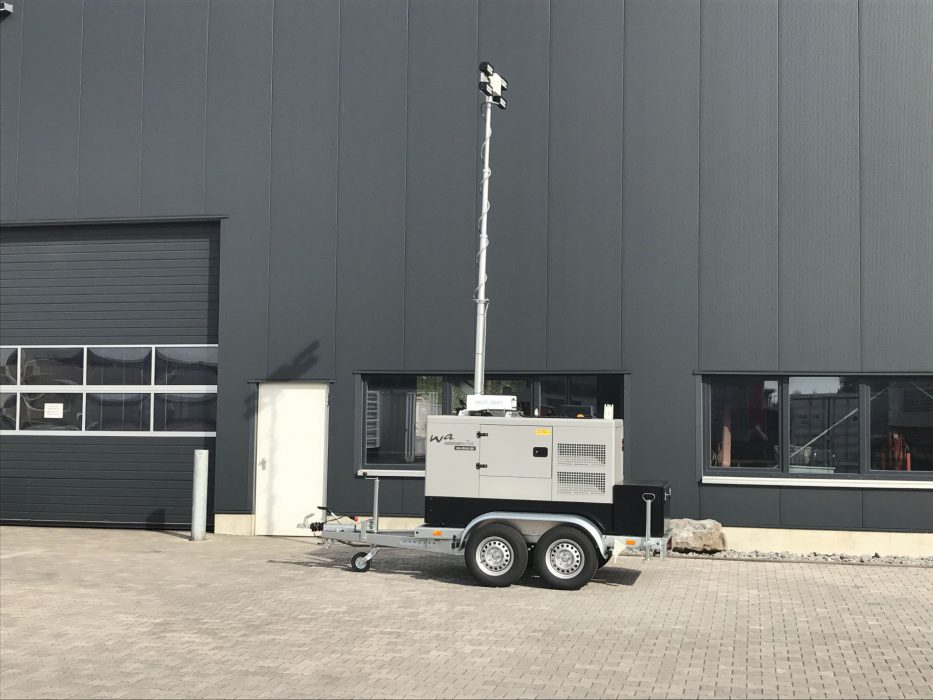

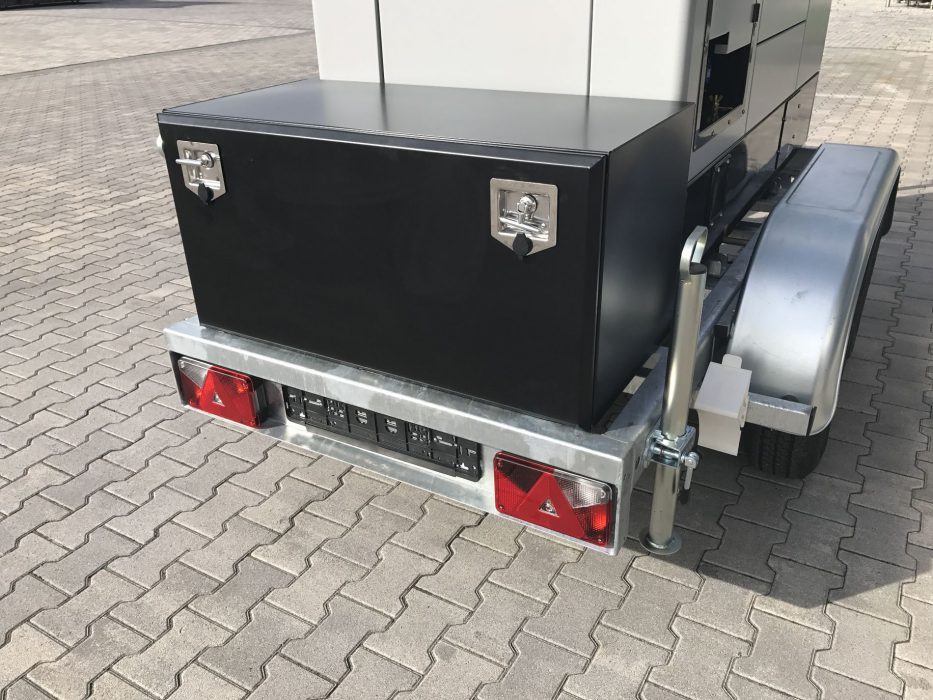

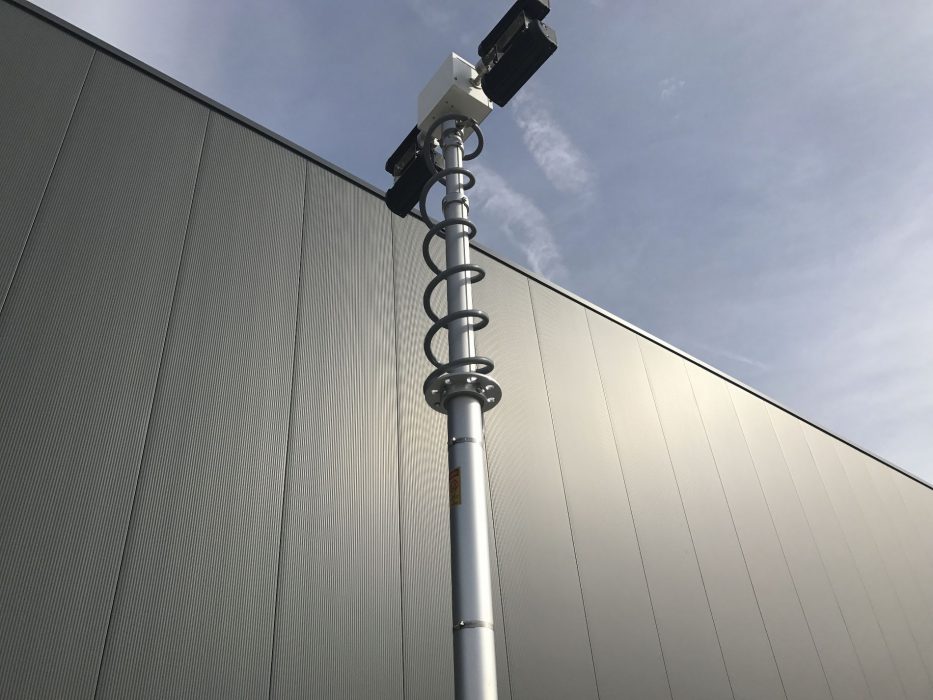

Flutlichtstromerzeuger: Mit einem Teleskopmast, Aluminium, elektropneumatisch gesteuerter Mast, Ausfahrhöhe Mast 3,50 Meter, Horizontaldrehung (über vertikaler Achse) 410° manuell verstellbar, vertikale Drehung des Lampenkreuz (über horizontaler Achse) 410° mit elektrischer Verstellung, eine große Staubox am Heck des Fahrzeugs montiert Zuladung 100 KG.

Scheinwerfer: Im Serienlieferumfang wird das Lichtmastaggregat mit 4 LED Scheinwerfern je 80 Watt (16.300 Lumen) in Schutzart IP 67 geliefert. Die Leuchtmittel können je nach Kundenanforderung konfiguriert und geliefert werden.
