Notstromaggregat als Netzersatzanlage powered by Deutz Motor

Die Deutz AG ist seit ihrer Gründung ein bedeutender Hersteller von Verbrennungskraftmaschinen. Sie wurde 1864 unter dem Namen N. A. Otto & Cie in Köln gegründet.

Daraus entstand 1872 die Gasmotoren-Fabrik Deutz AG. Weitere Umfirmierungen waren 1930 Humboldt-Deutzmotoren AG, 1938 Klöckner-Humboldt-Deutz AG (KHD) und schließlich 1997 Deutz AG.

Lieferbar von 13 – 60 kVA – 1.500 U/min – Diesel – Luftgekühlt

WA Notstromaggregat Typ

kVA 100 %
PRP*
Motortyp
WA-DL 13 „G“
13 F2L2011
WA-DL 20 „G“
20 F3L2011
WA-DL 30 „G“
30 F4L2011
WA-DL 40 „G“
40 BF4L2011
WA-DL 60 „G“
60 F6L912

* Variable Dauerleistung PRP (Prime Power) Maximale Leistung für variable Last, ohne Zeitbeschränkung pro Jahr. Der durchschnittliche 24 Std. Betrieb soll 80 % dieser Leistung nicht überschreiten. Für Regelzwecke und Anlauf schwerer Maschinen ist eine Überlast von 10% für 1 Std. innerhalb von 12 Std. zulässig. Betriebsart nach ISO 8528.
Die Wartung ist hierbei zu beachten.

Notstromaggregat Typ
Leistung
KWm.
Verbrauch bei
100 % Last PRP
WA-DL 13 „G“
12,00 KW 3,60 L/h
WA-DL 20 „G“
19,00 KW 5,40 L/h
WA-DL 30 „G“
27,60 KW 7,50 L/h
WA-DL 40 „G“
36,40 KW 10,30 L/h
WA-DL 60 „G“
55,00 KW 15,00 L/h



Notstromaggregat Typ
Datenblatt
WA-DL 13 „G“
PDF
WA-DL 20 „G“
PDF
WA-DL 30 „G“
PDF
WA-DL 40 „G“
 PDF
WA-DL 60 „G“
 PDF

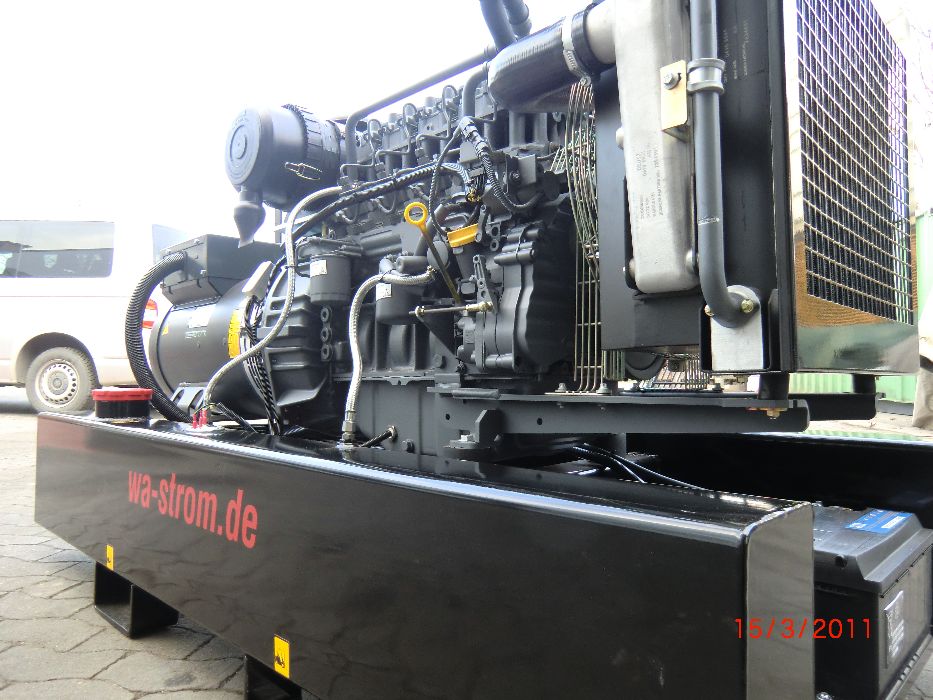

Notstromaggregat Typ „G“ auf Kufenrahmen

Stationäre Ausführung (offene Bauart) auf Kufenrahmen Ausführung „G“

Notstromaggregat Deutz

Notstromaggregat Typ
Tankinhalt
in L
Länge
in mm
WA-DL 13 „G“ 80 1.300
WA-DL 20 „G“ 80 1.300
WA-DL 30 „G“ 105 1.700
WA-DL 40 „G“ 105 1.700
WA-DL 60 „G“ 195 2.050



Notstromaggregat Typ Breite
in mm
Höhe
in mm
WA- L 13 „G“ 580 1.220
WA-DL 20 „G“ 730 1.269
WA-DL 30 „G“ 730 1.270
WA-DL 40 „G“ 730 1.170
WA-DL 60 „G“ 930 1.200



Notstromaggregat Typ Gewicht
in KG
WA-DL 13 „G“ 459
WA-DL 20 „G“ 535
WA-DL 30 „G“ 630
WA-DL 40 „G“ 740
WA-DL 60 „G“ 1.025

 Alle Daten der WA Notstromaggregate in Basisausführung bzw. Serienlieferumfang



Notstromaggregat powered by Deutz, Grundausstattung:

Notstromaggregat: Das komplette Notstromaggregat als Netzersatzanlage wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, so dass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht. Der Tagestank ist in dem Grundrahmen integriert. Die Starterbatterie 12 Volt ist auf dem Grundrahmen montiert und betriebsfertig verkabelt.

Motor: Originaler DEUTZ Industriedieselmotor 4-Takt Direkteinspritzer, Luftgekühlt, 1.500 U/min (50 Hz). Geringer Öl-Kraftstoffverbrauch mit langen Wartungsintervallen machen die Deutz Motoren zu einer sehr wirtschaftlichen Motorenapplikation für Ihre Notstromversorgung.

Generator: Drehstrom Synchron Generator, bürstenlos, selbstregelnd ab 20 kVA mit elektronischem Spannungsregler (AVR) nach VDE 0530, 400/230 Volt, 4-polig, Isolierung Klasse H.

Schaltanlage: Manuelles Startsystem mit Motorüberwachung (Deep SEA DSE 3110) und Abschaltung bei Öldruckmangel, Übertemperatur, Überdrehzahl, Generatorschalter (3-polig) mit thermischer und magnetischer Auslösung. Ausstattung: Frequenzmesser, Betriebsstundenzähler, Volt- und Amperemeter, optische und akustische Alarmanzeige bei einer Funktionsstörung.

Zubehör: Für alle unsere Notstromaggregate mit Deutz Motoren ist ein umfangreiches Zubehör optional erhältlich, für sämtliche Anforderungen wie z.B. die DIN 6280-13, VDE 0100 Teil 710 & VDE 0100 Teil 718, sowie VDS Vorschriften. Vom Hochleitungsschalldämpfer, Rußfilter, Großtankanlagen, automatische Kraftstoffnachfüllsysteme, Fahrgestelle 1-Achs oder Tandem nach StVZO, Vorwärmsystem, elektronische Motorregelung, Ölauffangwannen nach WHG/VAwS, Notstromautomatiken für alle Anwendungsbereiche, optional für Netzsynchronbetrieb bzw. Netzparallelbetrieb oder als Spitzenlastaggregat. Alles ist nach Kundenwunsch oder örtlichen Auflagen realisierbar.

Dokumentation: Komplette Beschreibung, übersichtlich abgeheftet für den Motor, Generator, und die gesamte Anlage.

Werktest: Jeders Notstromaggregat wird vor dem Verlassen des Werkes geprüft.

Vorschriften / Qualitätsnormen: Unsere Netzersatzaggregate entsprechen den folgenden Normen: VDE 0530, BGVA3 (alte VBG 4) DIN 6280, ISO 8528 sowie BS 4999, BS 5000 sowie IEC 34.

Garantie: 12 Monate oder 2.000 Betriebsstunden, ab Meldung der Versandbereitschaft.

Technische Änderungen: Behalten wir uns vor.


Notstromaggregat – Zubehör

Krankenhäuser, Baustellen, Telekommunikationsanlagen, Einrichtungen an entlegenen Standorten – jeder dieser Fälle stellt unterschiedliche Anforderungen. Mit einem kompletten Produktsortiment von Systemen, Komponenten und Zubehör kann WA Notstromtechnik GmbH eine Stromerzeugungsanlage liefern, die genau an Ihre Anforderungen angepasst ist.

Alle unsere Produkte erfüllen die höchsten Qualitäts- und Sicherheitsstandards. Alle Produkte sind aus einer Hand erhältlich; sie wurden in der Produktion erprobt und haben dort ihre Fähigkeit zum Zusammenwirken in integrierten Systemen mit außergewöhnlicher Zuverlässigkeit und Leistungsfähigkeit unter Beweis gestellt.

Zu den Komponenten und Zubehörartikeln von WA Notstromtechnik GmbH gehören:

  • Schallschutzgehäuse
  • Wetterschutzgehäuse
  • Fundamenttanks für Dieselkraftstoff
  • Tagestanksysteme
  • Aggregatsteuerungen
  • Systemüberwachung und -steuerung
  • Ladegeräte für Puffer-/Starterbatterien
  • Fernanzeigen
  • Schalldämpfer für Zu- & Abluft
  • Leistungsschalter 3 oder 4 polig

Zur Unterstützung unserer hochwertigen Produkte stellen wir ein überdurchschnittliches Serviceangebot zur Verfügung. Für weitere Informationen setzen Sie sich bitte mit uns in Verbindung
